产品概述
Gvt-S-HD1000高标清信号发生器兼容高清HD SDI信号、标清SD SDI信号测试信号输出。Gvt-S-HD1000高标清信号发生器能够输出标准测试圆卡、彩条、灰度、多波群等多种标准图形，并且支持用户自定义上传2幅图片及自定义的音频文件。Gvt-S-HD1000高标清信号发生器基于嵌入式系统设计，配置高容量板载帧存，采用10bit量化处理，应用全硬件实时流水线视音频处理技术，不依赖计算机平台，上电可以独立运行。Gvt-S-HD1000高标清信号发生器支持外部视频稳定锁相功能，同步输入信号源可选择模拟视频、高清三同步和HD/SD-SDI信号同步，同步格式自动兼容标清和高清。Gvt-S-HD1000高标清信号发生器可以广泛适用于电视台，电视转播台，微波站，卫星地面站，电视设备监管检测机构等单位。
产品特点
支持576I、1080I50、等视频格式，兼容标准SMPTE-259M和SMPTE-292M；

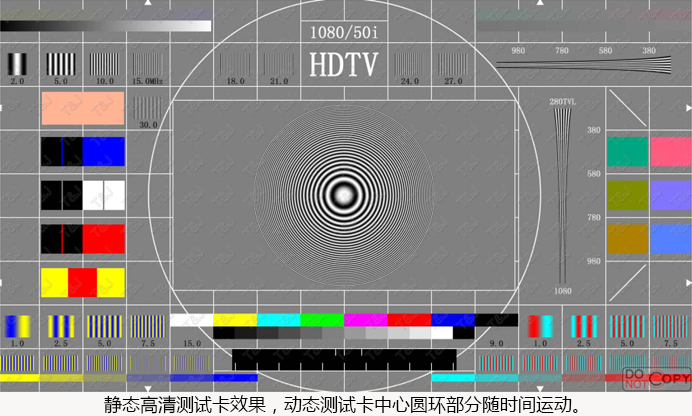

支持8组图标，测试圆卡、彩条、灰度、多波群等多种测试图输出；
支持用户自定义图片上传功能及自定义音频文件上传；
支持一键图标切换功能；
支持在线更改图标，不影响正常播出功能；
支持压缩格式TGA、非压缩格式TGA；
采用100M网络控制及传输图标文件快捷方便无需转码；
支持网络或LTC校时；
支持HD-SDI/SD-SDI视频信号输出选项；
支持外部视频稳定锁相功能，同步输入源支持模拟视频、高清三同步或HD/SD-SDI信号同步方式，同步格式自动兼容标清和高清；
支持1K Hz音频输出；
双备份电源；
技术参数
数字视频输入：
信号标准：SMPTE 259M SD-SDI 和SMPTE 292M HD-SDI
量化：10bit
接口形式：BNCx1
阻抗：75Ω
反射损耗：SD>18dB @ 270MHz HD>15dB @ 1.485GHz
电缆均衡：SD ＜ 300m、HD<160m（Belden 1694A 电缆或等效电缆）
数字视频输出：
信号标准：SMPTE 259M SD-SDI 和SMPTE 292M HD-SDI
量化：10bit
接口形式：输出BNCx2，环出BNCx1
阻抗：75Ω
幅度：800mVp-p±10%
反射损耗：SD>18dB @ 270MHz HD>15dB @ 1.485GHz
上升/下降时间：SD<800PS(20%~80% 幅度) HD<135PS(20%~80% 幅度)
抖动：＜0.2UI
过冲：＜10% 的幅度
