产品概述

       HDE12高标清数字加嵌器采用板卡架构，在标准19英寸1U机箱内最多支持6块板卡插入，每块高标清数字加嵌卡用于将2路模拟音频嵌入至高清数字信号中，并输出2路时钟恢复后的高标清数字信号。机箱内建io-Bus,双冗余电源设计，板卡支持625i50、525i60、720p、1080i、1080p等十余种高标清数字信号。音频输入增益可以通过精密电位器调整。

产品特点

技术参数

信号标准：SMPTE 259M-C, 292M and 424M
数量：1

制式：PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p，50p，60p;
接口：BNC 75Ω
数量：1
均衡：SD>400m (Beledn 1694A); HD>150m (Beledn 1694A);3G>100m (Beledn 1694A)
反射损耗：>15dB, 5MHz to 1.5GHz；>10dB, 1.5GHz to 3.0GHz

信号标准：SMPTE 259M-C, 292M and 424M
制式：PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p，50p，60p;
接口：BNC 75Ω
数量：2
信号幅度：800mVp-v±10%
上升下降时间：SD<1100pS；HD<270pS；3G<135pS
反射损耗：>15dB, 5MHz to 1.5GHz；>10dB, 1.5GHz to 3.0GHz
过冲：<10%
抖动：SD/HD<0.2UI；3G<0.3UI

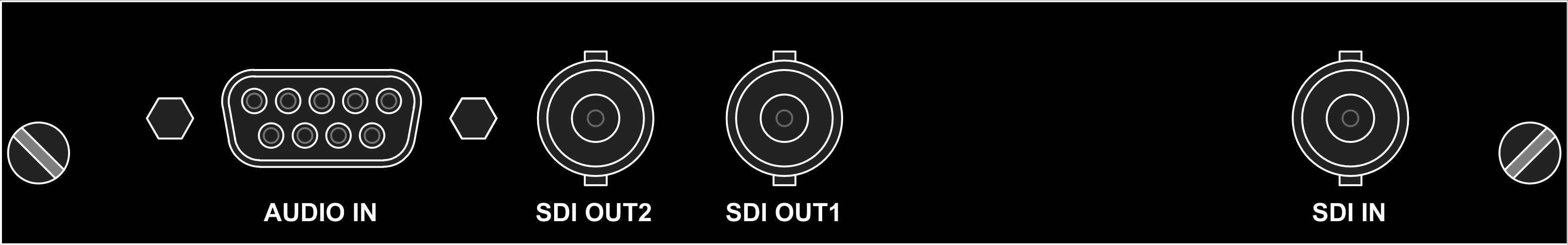

接口：DB9 female
数量：2声道
输入阻抗：>20KΩ
最大输入电平：24dbu
