产品概述

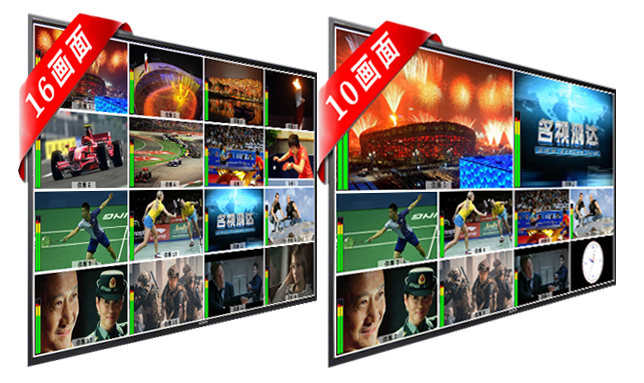

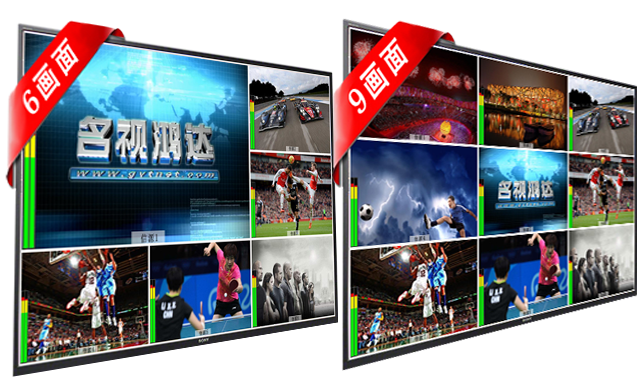

       Gvt-MVS-V16画面分割器是一款在一个显示屏上实现16路完全独立的SDI视频源监看的十六画面分割器。最多支持16路SDI输入，16路SDI环出，可实现SDI十六画面、SDI十画面、SDI九画面、SDI八画面、SDI六画面及SDI四画面的现场应用。Gvt-MVS-V16画面分割器支持单画面全屏显示、画中画、画外画及窗口自定义大小功能，可通过前面板进行功能选择，也可以通过USB外接键盘进行控制，还可通过网络接口的网管功能或RS232接口进行控制,操作相当简单。设备支持远程网络升级系统软件,为用户扩展新功能带来便利。

        Gvt-MVS-V16画面分割器标准配置16路SDI环出，多画面输出到专用的SDI端口以及HDMI端口，还可以指定输出到SDI环出端口。Gvt-MVS-V16画面分割器支持SDI音频解嵌及音频（VU表）柱状显示，音频（VU表）柱叠加在相应的视频位置上。此外，还支持专业级应用中的字符叠加、时钟显示及Tally指示等功能。

产品特点

技术参数

16路10bit SD-SDI、HD-SDI和3G-SDI。

16路环通，2路SDI，1路HDMI

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 310M、SMPTE 425M-B。

270Mb、1.5G、3G

2路10bit HD-SDI、10bit 3G-SDI。

1路HDMI type A接口。输出支持显示器EDID。

所有SDI输出口都具备时钟恢复，标清、高清或3-SDI视频自动切换。

自动检测SD、HD或3G-SDI。

480i59.94 NTSC、 576i50 PAL

720p50、720p59.94、720p601080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p601080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080i50、1080i59.94、1080i60

每个分割画面均配备VU标准音频表。

4:2:2和4:4:4。

电视标准采样率48kHz和24bit。

10bit 4:2:2和4:4:4。

每路输入可自动选择SD-SDI、HD-SDI和3G-SDI，因此每路输入可分别使用不同电视格式。

依照SMPTE 352M的视频有效载荷识别辅助数据。
