产品概述

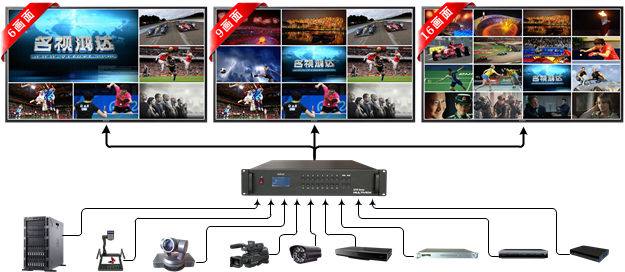

MVX高清多画面分割器是专业化的图形处理设备，可将多路包括DVI/VGA(YPbPr)、HDMI/CVBS、3G-SDI等多种图像信号合成一路高清信号输出，输出信号也可是DVI/VGA(YPbPr)、HDMI/ 3G-SDI等格式。MVX高清多画面分割器可按用户要求对视频信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终输出统一格式的图像信号。
MVX高清多画面分割器是具有高性能指标的模拟/数字视频信号处理产品，该系列产品是为高标准的PC和CAD工作站显示信号的选择设计的。它采用1U或2U标准金属机箱，输入和输出采用插卡方式，可以根据实际应用任意选择输入和输出信号类型卡。非常适合于新建或现有的银行、交通、航空、码头、电力、安防、人防等指挥调度系统、大屏幕拼接系统、多媒体会议室、控制中心、LED大屏幕显示系统等。
产品特点
插卡结构，一卡4路输入，1U机箱可插2块输入，2U机箱可插4路输入；
输入信号源支持CVBS，HDMI(DVI)，VGA(YPbPr)，SDI，可以混合输入；
内部图像处理全程10-bit处理，色彩还原真实；
VGA(YPbPr)输入ADC最高采样频率205Mhz，支持到UXGA@75Hz/WUXGA60Hz，支持Composite-Sync和Sync-on-Green(SOG)，最高分辨率到1920x1200@60Hz；
HDMI(DVI)输入兼容HDMI1.4，支持HDCP1.2，Deep color:12-bit YCC4：4：4，XVYCC支持基于IEC61966-2-4彩色标准；
SDI输入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，兼容SMPTE 259M、292M、424M、ITU R BT.601、ITU R BT.1120 串行视频标准；
支持本机按键和红处遥控器快速操作；
带RS232和以太网接口，支持电脑软件控制；
支持断电现场保护；
技术参数

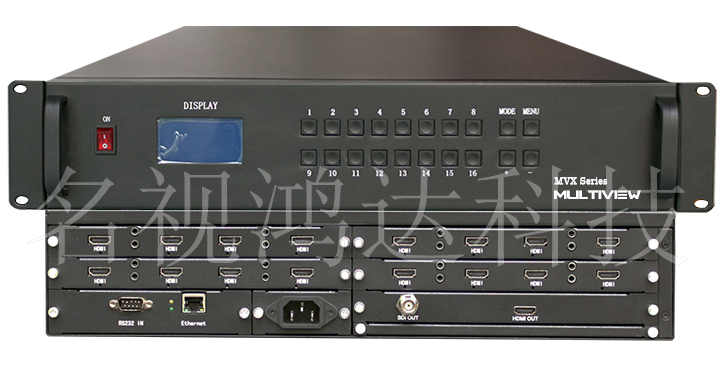

HDMI输入卡
输入兼容HDMI1.4a
HDMI输入采用HDMI-A型接口。
HDMI输入支持HDMI1.4标准，支持最高1920×1200@60Hz；
可重新配置HDMI输入口的EDID数据
支持有信号输入指示。

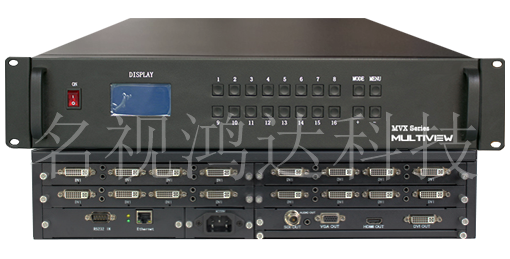

DVI输入卡
DVI输入支持自适应电缆均衡调节，输入电缆长度可达30米
输入分辩率自适应，支持最高1920×1200@60Hz；
输入兼容DVI1.0，支持HDCP1.2 ;
支持DeepColor 30/36bit；
输入时钟范围25~225MHz；
支持有信号输入指示。

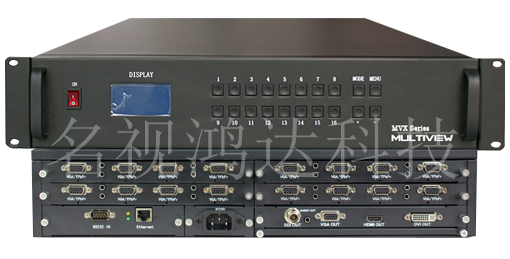

VGA输入卡
VGA输入最高分辨率为1920×1200@60Hz
接口采用DB-15标准接口。
VGA支持RGBHV格式信号输入。
VGA输入最高信号带宽为205M。
可重新配置输入口的EDID数据
支持有信号输入指示。

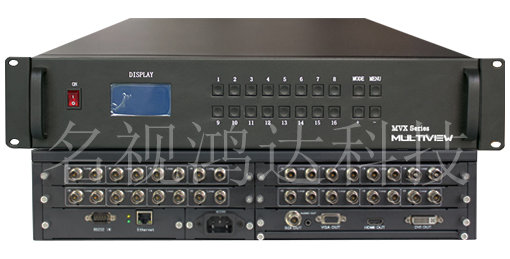

3G-SDI输入卡
输入兼容SD、HD、3G-SDI输入， SMPTE 259M、292M、424M自适应
3G-SDI输入采用BNC接口。
3G-SDI输入带时钟恢复功能，最高输入分辨率为1920×1080@60Hz
3G-SDI输入支持支持输入环通输出
3G-SDI输入最高信号带宽为2.97G
支持有信号输入指示。
YPbPr输入卡
兼容YPrPb输入，DB15接口。
可通过软件重新配置DP输入口的EDID数据。
YPbPr输入最高分辨率为1920×1200@60Hz
YPbPr输入最高信号带宽为205M。
输入阻抗75Ω；
模拟输入电压0.7V，HV输入电压5V TTL
支持有信号输入指示。
