产品概述

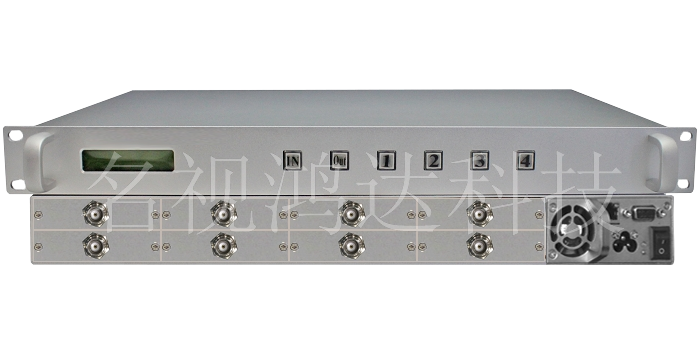

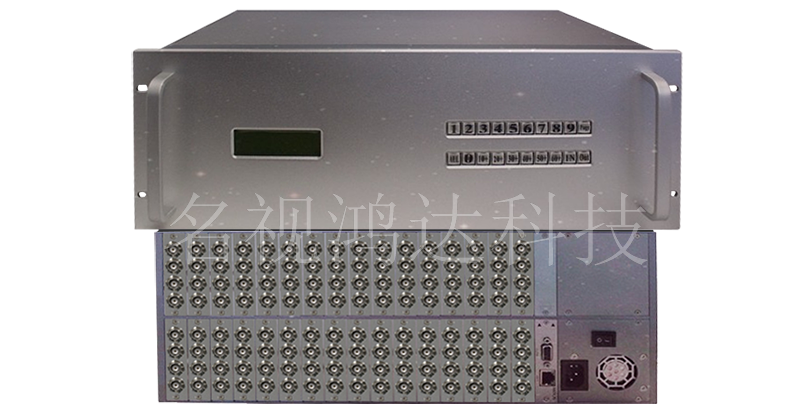

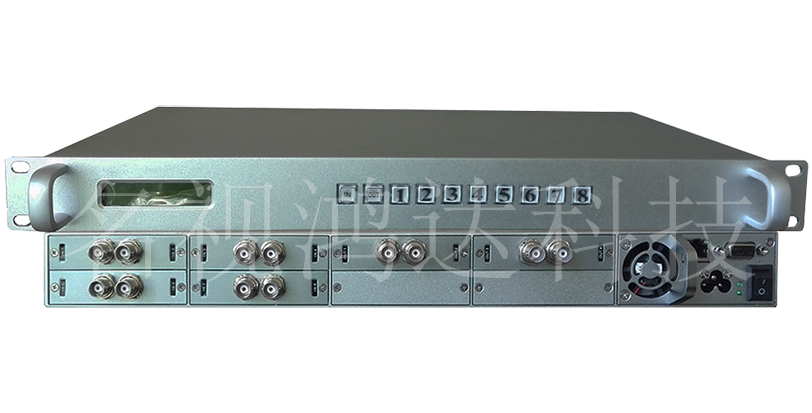

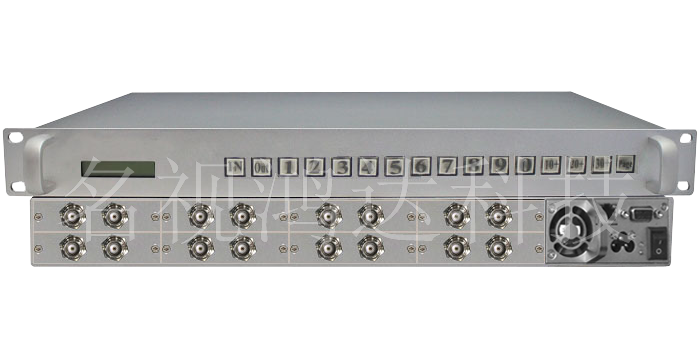

Gvt-HVS系列SDI切换器、矩阵切换器是专为数字高清视频信号的显示切换而设计的高性能智能矩阵开关设备，用于将HD SD-SDI视频输入通道上的SDI输入信号切换到视频输出通道中的任一通道。Gvt-HVS系列SDI切换器矩阵、切换器采用BNC接口，支持4、8、12、16、24、32路直至252路大型SDI视频信号输入输出，具有强大的存储功能和掉电记忆功能，保证数据不会因突然掉电而丢失。Gvt-HVS系列SDI切换器、矩阵切换器拥有自动均衡功能和时钟恢复功能，将最大的输入距离延长至100米，保证信号的高质量传输。Gvt-HVS系列SDI切换器、矩阵切换器具有LCD液晶显示、按键快速切换通道等功能。支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入。Gvt-HVS系列SDI切换器、矩阵切换器具备RS-232、以太网控制端口，可以方便与个人电脑或各种中央控制系统配合使用，支持全数字传输高达2.97 Gbps 的多速率SDI 信号。采用19英寸标准上架机箱设计，使用灵活方便。
Gvt-HVS系列SDI切换器、矩阵切换器运用先进的技术和结构设计，采用先进的进口切换芯片和高品质的电子元器件，从而保证矩阵系统高度的安全性、可靠性及优异的性能指标，是数字视频切换的首选之一。3G HD SD-SDI 数字视频矩阵切换器主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
产品特点
支持4、8、12、16、24、32路直至252路3G HD-SDI数字信号输入、输出，采用BNC接口。
最大数据速率达2.97Gbps的超高带宽传输。
带有自动均衡技术，支持HDTV 兼容。
支持3G HD-SDI数字视频信号的同步或异步切换。
灵敏的按键操作，同时具有按键操作指示灯，LCD显示屏显示操作信息。
强大的存储功能，可存储和调用多个预存的切换模式。
支持按键、RS-232及以太网三种控制方式。
强大的智能检测系统，可以对设备的控制接口、电源系统、操作系统进行智能自检、智能报错。
支持实时温度检测，当机箱内部温度达到预定温度时，风扇自动开启，起到保护的作用。
支持时钟恢复功能。
有掉电记忆功能，保证数据永不丢失。
内置智能电源管理单元及冗余电源，系统工作更加稳定。
支持全球通用的AC100-240V电源输入。
机箱安装于标准19英寸机架上。
技术参数
视频格式：
应用标准：SMPTE 259M, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120
视频格式：70 Mbps SDI、1.485 Gbps HD-SDI 和 2.97 Gbps 3G-SDI
数据频率：19 Mbps 到 2.97 Gbps
幅度：0.8 Vpp ± 10%
上升/下降时间：400～700ps
直流偏移：0V ±0.5
过冲：<10%
移动：<540ps±10%
电平范围：0.5 V to 1.0 Vpp
传输距离：3G: 140m. HD: 200m. SD: 400m 推荐使用认证过的SDI专业线缆 如：Belden 1694A
视频输入：
接口：BNC母接口
阻抗：75 Ω
回波损耗：<-15 dB, DC @ 1 MHz to 1.5 GHz
直流补偿：最大±5mV
视频输出：
接口：BNC母接口
阻抗：75 Ω
回波损耗：<-15 dB, DC @ 1 MHz to 1.5 GHz
直流补偿：最大±5mV
阻抗：75 Ω
控制种类：
串行控制接口：RS-232, 9-针母 D型接口
波特率与协议：波特率：9600，数据位：8位，停止位：1，无奇偶校验位
串行控制口结构：2 = TX, 3 = RX, 5 = GND
以太网控制接口：J-45母接口（可选控制接口配件）
以太网控制协议：TCP/IP
以太网控制速率：自适应10M或100M,全双工或半双工
规格：
电源：100VAC -240VAC, 50/60 Hz, 国际自适应电源
温度：储存、使用温度: -20℃ ~ +70°C
湿度：储存、使用湿度:10% ~ 90%
